TB型HG5-251-69標機架

點擊:次

TB型HG5-251-69標機架1

TB型HG5-251-69標機架為“搪玻璃設備、傳動裝置”而配套，本公司可為用戶提供成套傳動裝置或單獨提供機架。機架有TⅠ、TⅡ、TⅢ型三種，TⅠ型配SF型三分式聯軸器，TⅡ型、TⅢ型配GT型剛性凸緣聯軸器和外錐形小軸或內錐形小軸。機架安裝型式分A和B兩種，分別與搪玻璃攪拌容器A型支座及B型支座聯接。
　　機架內布置有兩個軸承室，為攪拌軸提供嚴格意義上的兩個支點，用于高速攪拌或?qū)嚢栎S在密封處饒度有嚴格限制的場合。攪拌軸與減速機輸出軸采用柔性聯軸器聯接。
　　SJ――普通雙支點機架
　　LSJ――型雙支點機架，用于軸向尺寸有要求的場合
　　XS――原化工部標準雙支點支架，強度好，易拆裝。
　雙支點機架，不宜于選用無支點、單支點機架時，應選用雙支點機架。但選用的雙支點機架下支點軸承結構采用帶緊定套的錐孔調心滾子軸承便利于安裝維修，且攪拌軸與減速機之間的聯接選用HL型彈性柱銷聯軸器。

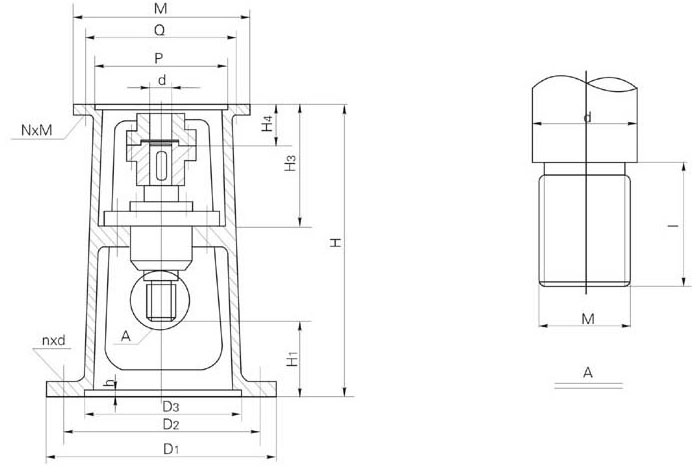

TB型HG5-251-69標機架2

2、HG65-251-69標單支點機架主要參數及尺寸

機架型號	反應罐（立升）	減速機 BLD	反應罐連接處					H	H₁	H₃	H₄	攪拌軸連接處			減速機連接處
機架型號	反應罐（立升）	減速機 BLD	D₁	D₂	D₃	n×d	h	H	H₁	H₃	H₄	M	I	d	P	N×M	D	Q	M
TB₁	50 100	B₁	260	220	190	3×14	7	514	110	185	75	33×2	50	40	170	6×10	35	200	230
TB₂	200	B₁	305	280	220	3×14	7	514	140	185	80	42×3	60	50	170	6×10	35	200	230
TB₃	300	B₂	335	300	250	3×18	7	530	190	210	94	42×3	70	50	200	6×10	45	230	260
TB₃	500	B₂	335	300	250	3×18	7	530	190	210	94	48×3	70	60	200	6×10	45	230	260
TB₄	1000	B₃	442	400	345	4×26	7	675	200	250	100	60×4	80	70	270	6×12	55	310	340
TB₄	1500	B₃	442	400	345	4×26	7	675	200	250	100	65×4	85	76	270	6×12	55	310	340
TB₄	2000	B₃	442	400	345	4×26	7	675	200	250	100	78×4	90	89	270	6×12	55	310	340
TB₅	3000	B₄	460	400	345	4×26	7	720	200	250	120	78×4	90	89	320	8×14	70	360	400
TB₅	5000	B₄	548	500	435	4×30	7	736	200	250	120	78×4	100	95	320	8×14	70	360	400
