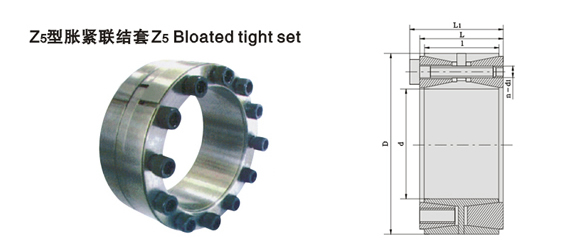

Z5型脹緊聯結套

產 品說明
特性: Z5型脹緊套與Z4型比較各錐環錐度相同，且內環中間有凸緣，便于拆卸。Z5型結合面較長，錐度較小，用于傳遞較大載荷和對中精度要求較高的場合。
標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180
安裝參考范例

基本尺寸							額定負荷		脹套與軸結合面上的壓力 Pf N/mm2	脹套與輪轂結合面上的壓力 Pf′ N/mm2	螺釘?shù)?br /> 擰緊力矩 MA N·m	重量 kg
d	D	l	L	L 1	d1	n	軸向力 F1 KN	轉矩 M1 KN·m
mm						n	軸向力 F1 KN	轉矩 M1 KN·m
100	145	60	65	77	M12	10	288	14.4	192	132	145	4.1
110	155					10	288	15.8	175	123		4.4
120	165					12	346	20.8	192	139		4.8
130	180	68	74	86	M12	15	433	28.1	193	139	145	6.5
140	190					18	519	36.3	214	157		7.0
150	200					18	519	39.0	200	150		7.4
160	210					21	606	48.5	219	167		7.8
170	225	75	81	95	M14	18	712	60.6	215	162	230	10.0
180	235	75	81	95		18	712	64.1	203	155		10.6
190	250	88	94	108		20	792	75.2	178	135		14.3
200	260	88	94	108		24	950	95.0	203	156		15.0
210	275	98	104	120	M16	18	970	102.0	187	142	355	17.5
220	285					18	990	109.0	183	141		19.8
240	305					24	1318	158.0	222	176		21.4
250	315					24	1340	167.5	215	170		22.0
260	325					25	1370	178.0	215	172		23.0
280	355	120	126	144	M18	24	1590	222.5	188	149	485	35.2
300	375	120	126	144	M18	25	1650	248.0	183	146	485	37.4
320	405	135	142	162	M20		2140	344.0	192	152	690	51.3
340	425	135	142	162	M20		2140	365.0	181	144	690	54.1
360	455	158	165	187	M22		2670	480.0	176	139	930	75.4
380	475							508.0	166	133		79.0
400	495							535.0	158	128		82.8
420	515					30	3200	673.0	181	147		86.5
450	555	172	180	204	M24	30	3700	832.5	175	142	1200	112.0
480	585					32	3950	948.0	175	143		119.0
500	605					32	3950	988.0	168	139		123.0
530	640	190	200	227	M27	30	4320	1145.0	157	130	1600	151.0
560	670					30	4320	1210.0	148	124		160.0
600	710					32	4610	1380.0	147	124		170.0
注：Z5型脹緊聯結套螺釘?shù)臋C械性能等級為12.9級。
