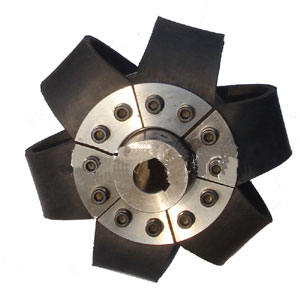

LAK鞍形塊彈性聯軸器

　　LAK鞍形塊彈性聯軸器用于聯接兩同軸線的傳動軸系。具有的徑向、軸向、角向補償和減震性能。環境溫度為–20~+80℃，傳遞公稱轉矩為63~50000N·m。
　　LAK鞍形塊彈性聯軸器是由若干個鞍形橡膠塊通過螺栓與主、從動端半聯軸器聯接以傳遞轉矩，結構簡單，零件數量少，裝拆方便，易于維護，具有良好的減振緩沖和較大的軸線偏移補償性能，運動及變形所產生熱量通過旋轉可自動散發，鞍形塊彈性元件全系列只有四種規格，通用互換性好，有利于降低成本?？蓱?yīng)用于礦山、冶金、船舶、紡織等行業中。
　　LAK鞍形塊彈性聯軸器用于聯接兩同軸線的傳動軸系。具有的徑向、軸向、角向補償和減震性能。環境溫度為–20~+80℃，傳遞公稱轉矩為63~50000N·m。

　　LAK鞍形塊彈性聯軸器是由若干個鞍形橡膠塊通過螺栓與主、從動端半聯軸器聯接以傳遞轉矩，結構簡單，零件數量少，裝拆方便，易于維護，具有良好的減振緩沖和較大的軸線偏移補償性能，運動及變形所產生熱量通過旋轉可自動散發，鞍形塊彈性元件全系列只有四種規格，通用互換性好，有利于降低成本?？蓱?yīng)用于礦山、冶金、船舶、紡織等行業中。

LAK型鞍形塊彈性聯軸器(JB/T7684-95)
型號	公稱轉	許用轉	軸孔直徑	軸孔長度		D	D--1	S	S1	H	轉動慣	質量
	矩Tn/	速[n]/	d1、d2	Y型	J1、Z1型						量I/	m/kg
	N·m	r·min-1		L	L1						kg·m2
LAK1	63	3700	20、22、24	52	38	155	50	10	30	50	0.005	3.4
			25、28	62	44
			30、32	82	60
LAK2	100	3500	25、28	62	44	165	60				0.007	4.8
			30、32、35、38	82	60
LAK3	160	3150	28	62	44	185	75				0.018	8.73
			30、32、35、38	82	60
			40、42、45	112	84
LAK4	250	3000	30、32、35、38	82	60						0.018	8.86
			40、42、45、48	112	84
LAK5	500	2500	40、42、45、48、50、55、56			235	95	15	45	75	0.039	14.4
			60、63、65	142	107
LAK6	630	2400	42、45、48、50、55、56	112	84	240	100				0.043	16.1
			60、63、65、70、71	142	107
LAK7	1000	2000	45、48、50、55、56	112	84	290	120				0.147	29
			60、63、65、70、71、75	142	107
LAK8	1600	1700	50、55、56	112	84	340	130				0.28	38.5
			60、63、65、70、71、75	142	107
			80	172	132
LAK9	2500	1500	50、55、56	112	84	385	145	25	70	115	0.424	53
			60、63、65、70、71、75	142	107
			80、85、90	172	132
LAK10	4000	1250	50、56	112	84	460	160				1.03	76.6
			60、63、65、70、71、75	142	107
			80、85、90、95	172	132
			100	212	167
LAK11	6300	1050	60、63、65、70、71、75	142	107	530	180				2.38	128
			80、85、90、95	172	132
			100、110	212	167
LAK12	7100	1000	65、70、71、75	142	107	575	190				3.32	144
			80、85、90、95	172	132
			100、110、120	212	167
LAK13	10000	900	75	142	107	630	225				5.45	198
			80、85、90、95	172	132
			100、110、120、125	212	167
			130、140	252	202
LAK14	14000	850	85、90、95	172	132	665	250	30	115	200	5.56	242
			100、110、120、125	212	167
			130、140、150	252	202
LAK15	20000	750	100、110、120、125	212	167	740	280				10.3	330
			130、140、150	252	202
			160、170、180	302	242
LAK16	31500	650	110、120、125	212	167	880	305				23.5	475
			130、140、150	252	202
			160、170、180	302	242
			190	352	202
LAK17	50000	550	120、125	212	167	1040	345				50.2	701
			130、140、150	252	202
			160、170、180	302	242
			190、200、220	352	282
