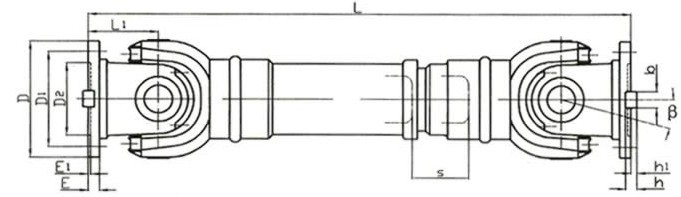

B型十字軸萬向聯軸器基本參數和主要尺寸

型號	回轉直徑 D	公稱轉矩 Tn /N.m	疲勞轉矩 Tf kN.m	軸線折角 β	伸縮量	尺寸		傳動慣量 I	重量 G
					S	L	L1	kg·m2	kg
SWP160B	160	16	8	≤10	50	585	85	0.14	44
SWP180B	180	20	10	≤10	60	640	95	0.23	56
SWP200B	200	31.5	16	≤10	70	730	110	0.36	75
SWP225B	225	40	20	≤10	76	830	130	0.61	108
SWP250B	250	63	31.5	≤10	80	860	135	0.98	138
SWP285B	285	90	45	≤10	100	1000	150	2.12	229
SWP315B	315	140	63	≤10	110	1120	170	3.80	309
SWP350B	350	180	90	≤10	120	1230	185	5.60	408
SWP390B	390	250	112	≤10	120	1310	205	10.50	539
SWP435B	435	355	160	≤10	150	1555	235	22.39	903
SWP480B	480	450	224	≤10	170	1740	265	38.21	1243
SWP550B	550	710	315	≤10	190	1905	290	61.00	1643
SWP600B	600	1000	500	≤10	210	2600	360	99.13	2335
SWP640B	640	1250	630	≤10	230	2780	385	170.21	2720

 膜片聯軸器的應用
　　廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統、汽輪機、活塞式動力機械傳動系統、履帶式車輛，以及發電機組高速、大功率機械傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。
