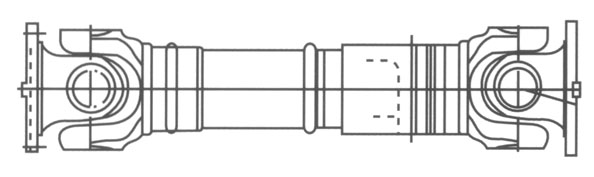

BH型十字軸式萬向聯軸器基本參數和主要尺寸
| 型號 | 回轉 直徑 D |
公稱轉矩 Tn /N.m |
疲勞轉矩 Tf kN.m |
軸線折角 β |
伸縮量 | 尺 寸 mm |
轉動貫量I kg·m2 |
質量G kg | |||
| Ls | Lmin | D3 | Lmin | 每增長 100 mm | Lmin | 每增長 100 mm | |||||
| SWC100BH | 100 | 1.25 | 0.63 | ≤25 | 55 | 390 | 60 | 0.0044 | 0.00019 | 6.10 | 0.35 |
| SWC120BH | 120 | 2.5 | 1.25 | ≤25 | 80 | 485 | 70 | 0.0109 | 0.00044 | 10.8 | 0.55 |
| SWC150BH | 150 | 5 | 2.5 | ≤25 | 80 | 590 | 89 | 0.0423 | 0.00157 | 24.5 | 0.85 |
| SWC180BH | 180 | 12.5 | 6.3 | ≤25 | 100 | 810 | 114 | 0.1750 | 0.0070 | 70.0 | 2.8 |
| SWC225BH | 225 | 40 | 20 | ≤15 | 140 | 920 | 152 | 0.5380 | 0.0234 | 122 | 4.9 |
| SWC250BH | 250 | 63 | 31.5 | ≤15 | 140 | 1035 | 168 | 0.9660 | 0.0277 | 172 | 5.3 |
| SWC285BH | 285 | 90 | 45 | ≤15 | 140 | 1190 | 194 | 2.0110 | 0.0510 | 263 | 6.3 |
| SWC315BH | 315 | 125 | 63 | ≤15 | 140 | 1315 | 219 | 3.6050 | 0.0795 | 382 | 8.0 |
| SWC350BH | 350 | 180 | 90 | ≤15 | 150 | 1410 | 267 | 7.0530 | 0.2219 | 582 | 15.0 |
| SWC390BH | 390 | 250 | 125 | ≤15 | 170 | 1590 | 267 | 12.164 | 0.2219 | 738 | 15.0 |
| SWC440BH | 440 | 355 | 180 | ≤15 | 190 | 1875 | 325 | 21.420 | 0.4744 | 1190 | 21.7 |
| SWC490BH | 490 | 500 | 250 | ≤15 | 190 | 1985 | 325 | 32.860 | 0.4744 | 1452 | 21.7 |
| SWC550BH | 550 | 710 | 355 | ≤15 | 240 | 2300 | 426 | 68.920 | 1.3570 | 2380 | 34 |
聯軸器所聯兩軸由于制造誤差、安裝誤差、軸受載而產生的變形、基座變形、軸承磨損、溫度變化（熱脹、冷縮）、部件之間的相對運動等多種因素而產生相對位移。一般情況下，兩軸相對位移是難以避免的，但不同工況條件下的軸系傳動所產生的位移方向，即軸向、徑向、角向以及位移量的大小有所不同。
膜片聯軸器這種特性有點像波紋管聯軸器，實際上聯軸器傳遞扭矩的方式都差不多。膜片本身很薄，所以當相對位移荷載產生時它很容易彎曲，因此可以承受高達1.5度的偏差，同時在伺服系統中產生較低的軸承負荷。膜片聯軸器常用于伺服系統中，膜片具有很好的扭矩剛性，但稍遜于波紋管聯軸器。另一方面，膜片聯軸器非常精巧，如果在使用中誤用或沒有正確安裝則很容易損壞。所以偏差在聯軸器的正常運轉的承受范圍之內是非常 的。選擇適合的聯軸器是用好聯軸器的關鍵一步，在設計階段就得考慮選用什么類型的聯軸器了。 膜片聯軸器與齒式聯軸器相比，沒有相對滑動，不需要潤滑、密封，無噪聲，基本不用維修，制造方便，可部分代替齒式聯軸器。膜片聯軸器在 上工業發達 應用已很普通，在我國已制訂機械行業標準， 近已修訂為新的行業標準：JB/T 9147-1999（代替ZB/T J19022-90） 聯軸器各轉矩間的關系。
